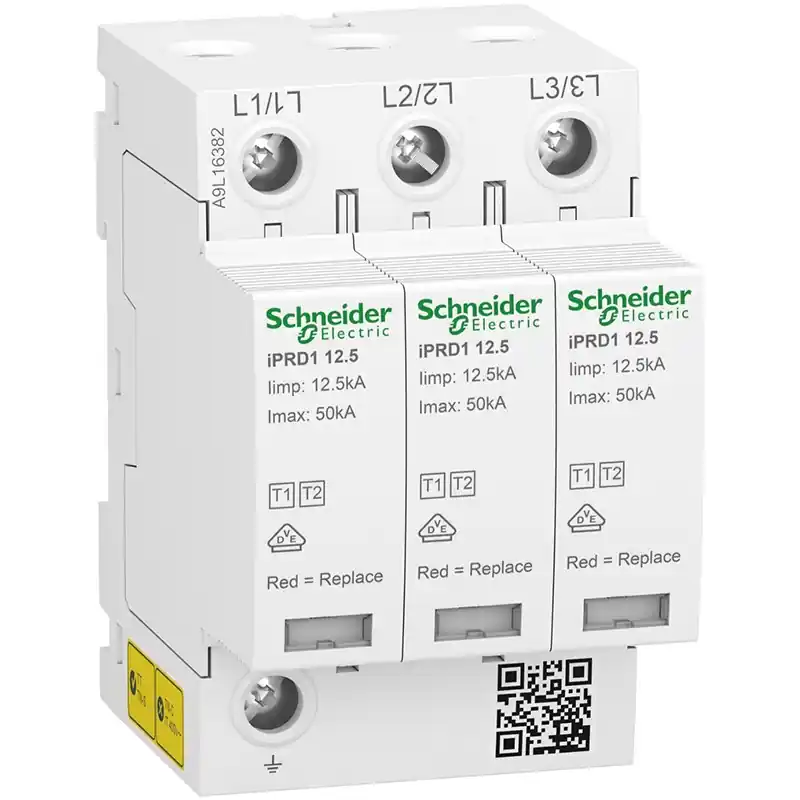

Description du parafoudre Acti9 Schneider Electric – 12.5 r – 3 P – iPRD1 – 350V – A9L16382 :
Données générales du parafoudre Acti9 :
- Gamme de produits : IPRD1
- Type de produit ou de composant : Parafoudre
- Nom abrégé d’appareil : IPRD1 12,5r
- Description des pôles : 3P
- Signalisation à distance : Avec
- Composition de contacts de signalisation : 1 SD (1 C/O)
- Type de parafoudre : Réseau de distribution électrique
- Schéma de liaison à la terre : TN-C
Caractéristiques complémentaires du parafoudre Schneider Electric :
Caractéristiques techniques du parafoudre Schneider Electric :
- Classe de parafoudre : Type 1 + 2
- Technologie du parafoudre : MOV + GDT
- [ue] tension assignée d’emploi :
- 230 V (+/- 10 %) AC 50 Hz
- 400 V (+/- 10 %) AC 50 Hz
- Courant nominal de décharge : Mode commun : 20 kA L/PE
- Courant de décharge maximal : 50 kA
- [iimp] courant de choc : Mode commun : 12,5 kA L/PE 6,25 As
- [uc] tension maximale de service permanent : Mode commun : 350 V L/PE
- [up] niveau de protection en tension : 1,5 kV type 1 mode commun L/PE
- Type de sectionneur :
- Fusible à associer gG 160 A 120 kA standard
- Disjoncteur associé Compact NSX160E 80 A 25 kA standard
- Signalisation locale :
- Blanc indicateur mécanique pour en fonctionnement
- Rouge indicateur mécanique pour fin de vie
- Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
- Courant de sortie signalisation : 1,5 A
- Mode d’installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 6
- Dimensions :
- Hauteur : 89,5 mm
- Largeur : 54 mm
- Profondeur : 74 mm
- Couleur : Blanc ( RAL 9003 )
- Matière : PA6
- Temps de réponse : <= 25 ns
- Mode de raccordement :
- Borne du type à cage dessous 2.5…35 mm²
- Borne du type à cage partie supérieure 2.5…35 mm²
- Couple de serrage : 3.5 N.m
Garantie : 18 mois
