Description

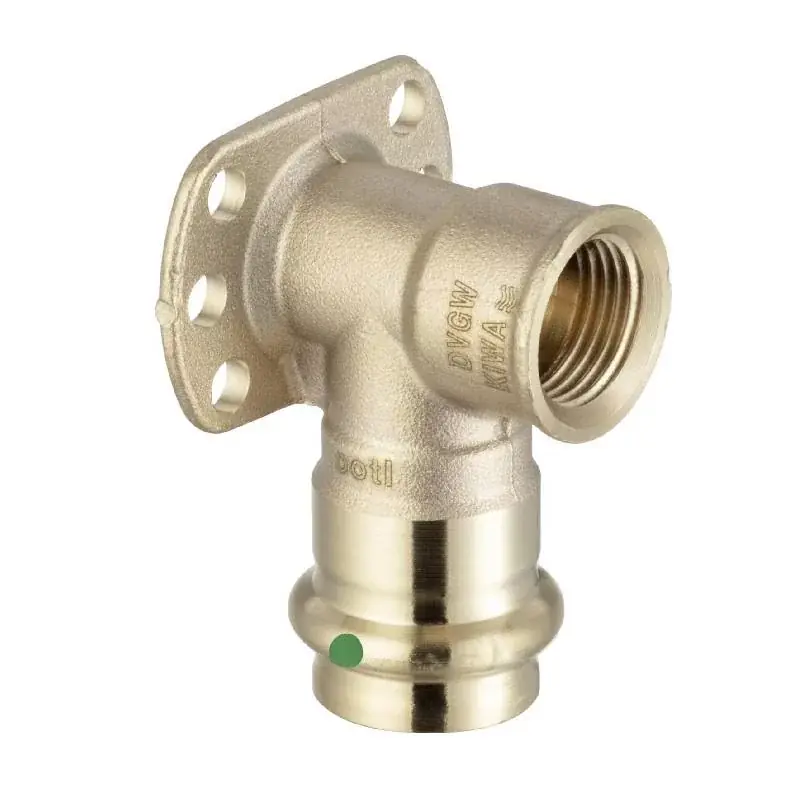

Applique murale bronze Sanpress Viega
Leader mondial sur son marché, Viega entreprise familiale Allemande vous offre le meilleur en therme de qualité sur tous ses produits pour vous professionnels ou particuliers. Elle propose cette applique à sertir bronze qui permet d’installer un robinet de machine à laver, un flexible etc.. avec la technique d’assemblage la plus fiable et la plus simple du marché qui est « le sertissage ». L’offre de la marque sur les systèmes de raccordement répondra parfaitement à vos besoins de chauffage et d’eau potable.
Les atouts du raccord à sertir Bronze
Pratique :
La technique de sertissage nécessite un outillage léger et peu volumineux.
Robuste :
Matériaux de qualité supérieure le Bronze
Sécurité :
Raccord équipé du SC-Contur : Les raccords à sertir Viega sont dotés du dispositif SC-Contur. Le dispositif SC-Contur est une technique de sécurité certifiée par l’association DVGW et garantit que le raccord n’est pas étanche s’il n’est pas serti.
Code couleur : Le point vert indique que le système convient pour l’eau potable et qu’il est équipé de SC‑Contur.
Rapide :
Les raccords à sertir permettent de connecter un raccord rapidement et évitent les risques liés à la soudure.
Pourquoi acheter l’applique murale Bronze Sanpress
Les avantages de la technique « le sertissage »
Les domaines d’applications de l’applique murale bronze Sanpress Viega
- Eau potable
- Eau de pluie
- Réseaux d’air comprimé
- Agriculture
- Applications industrielles
Les caractéristiques de l’applique bronze Sanpress
- Matière : Bronze
- Type de raccord : Applique
- Terminaison du raccord à sertir : femelle
- Eléments d’étanchéité : EPDM (caoutchouc-éthylène-propylène-diène), noir, prémonté
- Température de service max. 85° C / 185 °F
- Pression de service max. 1,6 MPa / 16 bar / 232 PSI
- pression d’eau min. : 0,1 MPa / 1 bar / 14,5 PSI
- pression d’eau max. : 0,65 MPa / 6,5 bar / 94,3 PSI
- pression atmosphérique min. : 22 hPa / 22 mbar / 0,3 PSI
- pression atmosphérique max. : 0,3 MPa / 3 bar / 43,5 PSI
- Dimensions disponibles : 12×1/2 – 14×1/2 – 15×1/2 – 16×1/2
Pour vous AIDER
Le sertissage du raccord cuivre en 10 étapes
1- Sectionner le tube avec un coupe-tube ou avec une scie à métaux à dents fines. Éviter les stries à la surface du tube.
2- Ébavurer l’intérieur et l’extérieur du tube.
3 – Vérification du raccord et du tuyau : le bout du tuyau n’est pas déformé ou endommagé, le tube est ébavuré, dans le raccord à sertir se trouve le joint approprié EPDM = noir brillant FKM = noir mat, le joint est intact. le joint se trouve entièrement dans la nervure.
4 – Glisser le raccord à sertir sur le tube jusqu’à la butée.
5 – Marquer la profondeur d’emboîtement.
6 – Insérer la mâchoire à sertir dans la machine à sertir
7 – Ouvrir la mâchoire à sertir et la positionner perpendiculairement sur le raccord.
8 – Contrôler la profondeur d’emboîtement à l’aide du marquage.
9 – S’assurer que la mâchoire à sertir est positionnée de façon centrée sur la nervure du raccord à sertir.
10 – Réaliser le sertissage.
Comment raccorder son applique à sertir bronze ?
Les outils nécessaires pour raccorder votre applique murale bronze Sanpress Viega :
- Tubes cuivre (vendu en Barre ou Couronne)
- Coupe tube / réf : 210443
- Ebavureur / réf : 400066
- Crayon de couleur pour le repérage / réf : 48223100
- Machine à sertir + inserts profil V / réfs : 253502 et 990059
Produits associés cuivre à sertir Plomberie
Normes et agréments
- Systeme de raccords à sertir en bronze ou bronze au silicium (changement de matériau à cause du changement de production actuel de bronze à l’alliage bronze au silicium de manière uniforme à l’échelle mondiale pour Viega), tubes selon DIN EN 10088, DIN EN 10312, feuille de travail DVGW-GW 541 et W 534.
- Homologation des tubes pour 1.4521 (d12–108,0) selon DW-7301BS0375.
- Homologation des tubes pour 1.4401 (d12–108,0) selon DV-7301BS0411.
- Homologation du système pour 1.4521 (d12–108,0) selon DW-8501BS0377.
- Homologation du système pour 1.4401 (d12–108,0) selon DW-8501AP3032.
- En cas d’utilisation dans des installations de chauffage, respecter la directive VDI 2035 et la norme DIN EN 12828.
