Description

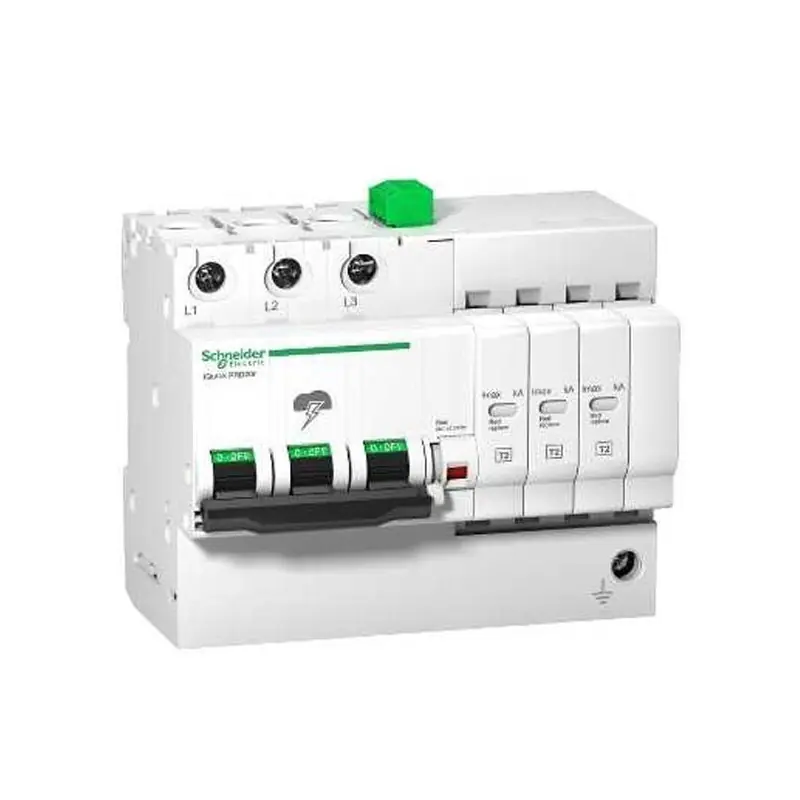

Caractéristiques principales du parafoudre 3P avec report signalisation Schneider Electric :
- Gamme de produits : IQuick PRD
- Type de produit ou de composant : Parafoudre à cartouche débrochable
- Nom abrégé d’appareil : IQuick PRD20r
- Description des pôles : 3P
- Signalisation à distance : Avec
- Composition de contacts de signalisation : 1 SD (1 C/O)
- Type de parafoudre : Réseau de distribution électrique
- Schéma de liaison à la terre : IT 230 / TN-C
Caractéristiques complémentaires du parafoudre Schneider Electric :
- Classe de parafoudre : Type 2
- Technologie du parafoudre : MOV
- [ue] tension assignée d’emploi :
- 230 V (+/- 10 %) AC 50/60 Hz
- 400 V (+/- 10 %) AC 50/60 Hz
- Courant nominal de décharge :
- Mode différentiel : 5 kA L/N
- Mode commun : 5 kA L/PE
- Courant de décharge maximal : Mode commun : 20 kA L/PE
- [uc] tension maximale de service permanent : Mode commun : 350 V L/PE
- [up] niveau de protection en tension : 1,5 kV type 2 mode commun L/PE
- Type de sectionneur : Disjoncteur intégré Icu 25 kA
- Courant de court-circuit : 25 kA
- Signalisation locale : Repère couleur: blanc/rouge
- Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
- Courant de sortie signalisation : 2 A
- Mode d’installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 12,7
- Dimensions :
- Hauteur : 94 mm
- Largeur : 113,6 mm
- Profondeur : 75,9 mm
- Masse du produit : 0,67 kg
- Couleur : Blanc ( RAL 9003 )
- Temps de réponse : <= 25 ns
- Courant résiduel : 0.6 mA / 0.003 mA
- Mode de raccordement :
- Borne du type à cage dessous 2.5…25 mm²
- Borne du type à cage partie supérieure 2.5…25 mm²
- Couple de serrage : 2.5 N.m
