Description

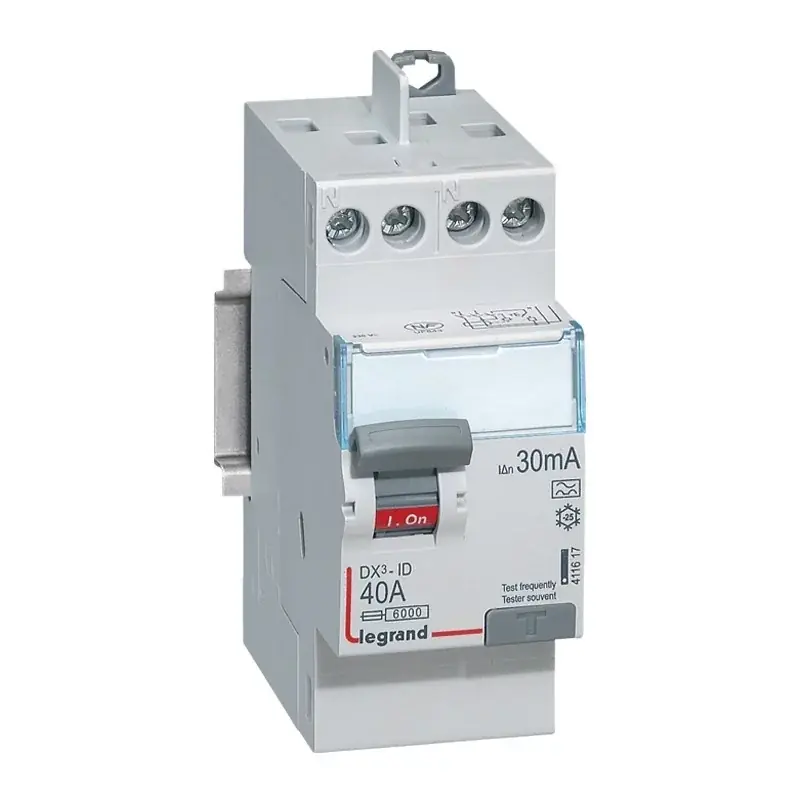

Description de l’interrupteur différentiel 40A DX3-ID Legrand – 411617:
Utilisations de l’inter différentiel :
- Type A : détectent les défauts à composantes alternative et continue (circuits spécialisés : cuisinière, plaque de cuisson, lave-linge…)
- Commande et sectionnement des circuits électriques
- Protection des personnes contre les contacts directs et indirects
- Protection des installations contre les défauts d’isolement
- Les auxiliaires se montent à gauche des interrupteurs différentiels
- Action manuelle par manette ergonomique 2 positions
- I-On, en blanc sur fond rouge : contacts fermés
- I-Off, en blanc sur fond vert : contacts ouverts
Avantages techniques du DDR :
- Raccordement par borne à vis
- Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
- Bornes protégées contre le toucher IP20 lorsque le produit est câblé
- Cadenassage possible en position ouverte ou fermée avec support de cadenas
- Plombage possible en position ouverte ou fermée
- Arrivée haute par borne à vis, départ haut par borne à vis
Caractéristiques de l’interrupteur différentiel type intensité Legrand – 411617 :
Données techniques de l’inter différentiel :
- Intensité nominale In : 40 A
- Sensibilité : 30 mA
- Tension : 230 V
- Pouvoir de coupure : Im = 500 A
- Fréquence nominale : 50 Hz
- Nombre de pôles : 2P
Dimensions du dispositif différentiel :
- Hauteur : 94.85 mm
- Largeur : 35.6 mm
- Profondeur : 71.5 mm
- Nombre de modules : 2
Conformité et protection :
- IP20 – Bornes
- IP40 – Face avant
- IK04
- NF
Compléments et accessoires :
- Cadenas, support de cadenas
- Peigne de connexion
- Section de raccordement
- Cordon de repiquage
- Voir les références proposées dans la rubrique « produits complémentaires »
