Description

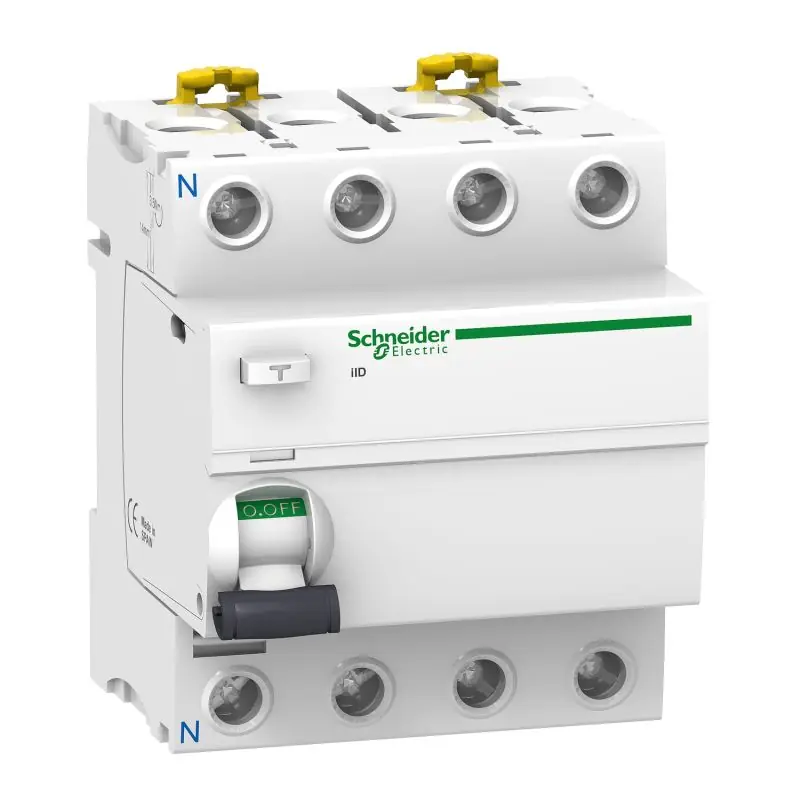

Interrupteur différentiel iID Tétra Acti9 Schneider Electric – 80A – 30mA – Type AC
Avantages de la gamme ilD Tétra Acti9 :
- Protection des personnes contre les chocs électriques par contact direct
- Aptitude à l’isolement résidentiel selon les normes CEI 61008-1 et CEI 61008-2-1
- Facile à installer avec une conception de borne unifiée et une indication de câblage
- Signalisation de défaut de terre par un indicateur mécanique rouge en face avant
- Compatible avec le dispositif de cadenassage captif Acti9
- Conforme à la réglementation mondiale RoHS/Reach pour protéger votre famille et votre environnement
Caractéristiques générales :
- Gamme : Acti9 iID
- Description des pôles : 4P
- Position du pôle neutre : Gauche
- Courant assigné d’emploi : 80 A
- Sensibilité du différentiel : 30 mA
- Temporisation protection différentielle : Instantané
- Classe de protection différentielle : Type AC
- Fréquence du réseau : 2 phases
- Tension assignée d’emploi : 380…415 V CA 2 phases
- Pouvoir assigné de coupure et fermeture :
– Idm 1500 A
– Im 1500 A - Courant nominal de court-circuit conditionnel : 10 kA
- Tension assignée d’isolement : 500 V CA 2 phases
- Tension assignée de tenue aux chocs : 6 kV
- Courant de pointe : 250 A
- Coupure pleinement apparente : Mode commutation régulée
- Type de commande : Par maneton
- Mode d’installation : Encliquetable
- Support de montage : Montage direct sur tiges de verrouillage
- Pas de 9 mm : 8
- Durée de vie mécanique : 20000 cycles
- Durée de vie électrique AC-1: 15000 cycles
- Verrouillages optionnels
- Mode de raccordement :
– Terminal simple haut ou bas1…35 mm² rigide
– Terminal simple haut ou bas1…25 mm² souple
– Terminal simple haut ou bas1…25 mm² flexible avec embout - Longueur de dénudage des fils 14 mm haut ou bas
- Couple de serrage : 3,5 N.m haut ou bas
Dimensions & poids :
- Hauteur : 91 mm
- Largeur : 72 mm
- Profondeur : 73,5 mm
- Poids du produit : 0,37 kg
Garantie 18 moi
