Description
| Disponible pour les particuliers | Oui |
| Cône Morse | CM5 |
| Diamètre du boîtier D | 95 mm |
| Longueur utile B | 177,5 mm |
| Plus grand diamètre de pointe 60° A | 15 mm |
| Plus grand diamètre de pointe 30° A | 40 mm |
| Erreur maximale de battement radial | 0,01 mm |
| Longueur de la pointe C | 66 mm |
| Pour poids de la pièce | 1 100 kg |
| Force de serrage axiale maximale | 1 500 daN |
Caractéristiques :

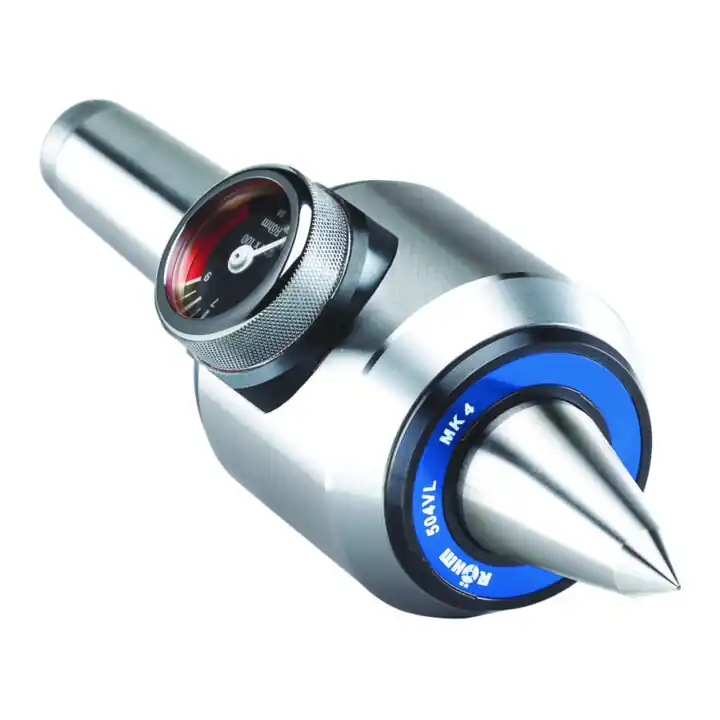

- La pression à régler (force de serrage) peut être lue en daN directement sur le cadran du manomètre.Montée sur ressorts à disque, la pointe tournante présente une course importante.Construction courte et stable avec axe
- Pointe tournante trempée à cœur et rectifiée.Très grande précision grâce au roulement à billes.Avec joint spécial contre les impuretés et le liquide de refroidissement, sans entretien grâce au graissage à vie
- Avec pointe allongée, angles de pointe 60° / 30°. Sur les tours, les pointes de centrage servent principalement à soutenir les pièces longues et minces, étant donné qu’il existe un risque de fléchissement ou de renversement dû aux forces qui s’exercent sur ces pièces
- La pointe de centrage est fixée à l’aide d’un cône morse
- La pièce est serrée dans le mandrin et un chanfreinage est réalisé à l’aide d’un foret à centrer
- Après le serrage, la pointe de centrage est alors insérée
Application :
- Partout où la pression de serrage doit être maintenue dans des limites fixées, pour ne pas déformer la pièce à usiner ou la serrer avec une pression suffisante
- Comme contre-pointe pour entraîneurs frontaux 327451 − 327541, les entraîneurs doivent être enfoncés dans la pièce à usiner.Pour les pièces à usiner qui se dilatent du fait de la chaleur élevée, générée par l’enlèvement de matière.Pour le serrage de pièces à usiner longues ou étroites pour empêcher le fléchissement.Pour le serrage de pièces à usiner lourdes dont la pression de serrage doit être contrôlée
EAN / GTIN : 4019208018737
