Description
| Dimension 1 | 25/10, PN 10, 230 V |
| Série | TOP-Z |
| Modèle | 25/10 |
| Puissance absorbée du moteur (P1) par moteur | 0,34 |
| Puissance absorbée du moteur (P1) | 335 W |
| Taille de raccordement | G 1 1/2 |
| Raccord côté admission | Filetage extérieur cylindrique BSPP (ISO 228-1) |
| Diamètre nominal raccord côté admission | 1 1/2 pouce |
| Raccord | Filetage extérieur gaz cylindrique BSPP (ISO 228-1) |
| Diamètre extérieur du tube raccord côté admission | 40 mm |
| Dimension de raccord du corps de pompe | 1 1/2 pouce |
| Diamètre nominal | 1 pouce |
| Classe de pression raccord bride admission | PN 16 |
| Classe de pression raccord bride côté admission | PN 16 |
| Raccord côté refoulement | Filetage extérieur cylindrique BSPP (ISO 228-1) |
| Diamètre nominal raccord côté refoulement | 1 1/2 pouce |
| Diamètre extérieur du tube raccord côté refoulement | 40 mm |
| Classe de pression raccord bride côté refoulement | PN 16 |
| Longueur d’installation | 180 mm |
| Pression de service maximale admissible | 10 bar |
| Diamètre intérieur nominal | 1 pouce |
| Pression de service maximale | 10 bar |
| Température du fluide (service continu) | 0 – 80 |
| Hauteur de la pompe | 245 mm |
| Température ambiante | 0 – 40 |
| Température minimale du fluide | -20 °C |
| Température maximale du fluide | 110 °C |
| Classe de pression article | PN 10 |
| Température ambiante minimale | 0 °C |
| Nombre de phases | 1 |
| Température ambiante min. | 0 °C |
| Classe de pression bride | PN 16 |
| Température ambiante max. | 40 |
| Tension nominale | 230 |
| Courant nominal | 1,62 A |
| Fréquence | 50 Hz |
| Température minimale du fluide (service continu) | 0 °C |
| Degré de protection (IP) | IPX4D |
| Température maximale du fluide (service continu) | 80 °C |
| Tension | 230 V |
| Hauteur de refoulement maximale | 9,355 m |
| Débit volumique (BEP) | 4,136 |
| Hauteur de refoulement au débit volumique (BEP) | 73,74 |
| Tension de raccordement | 1 x 230 V |
| Vitesse de rotation | 2900 |
| Matériau du corps de pompe | Bronze |
| Qualité du matériau du corps de pompe | Bronze (Rg 5) |
| Phase | 1 |
| Matériau de la roue/impulseur | Plastique |
| Qualité du matériau | Bronze (Rg 5) |
| Pompe double | Non |
| Matériau du boîtier | Bronze |
| Classe d’isolation selon IEC | H |
| Débit volumique nominal | 4,136 m³/h |
| Hauteur de refoulement au débit volumique nominal | 73,74 kPa |
| Tuyau | 1 |
| Prise en charge de responsabilité ZVSHK | Oui |
| Longueur de construction | 180 mm |
| Liste positive UBA | Oui |
| Bride | – |
| Température ambiante, max. | 40 °C |
| Tolérance de tension admissible | -10 % |
| Puissance nominale moteur P2 | 180 W |
| Puissance absorbée P1 | 335 W |
Caractéristiques :

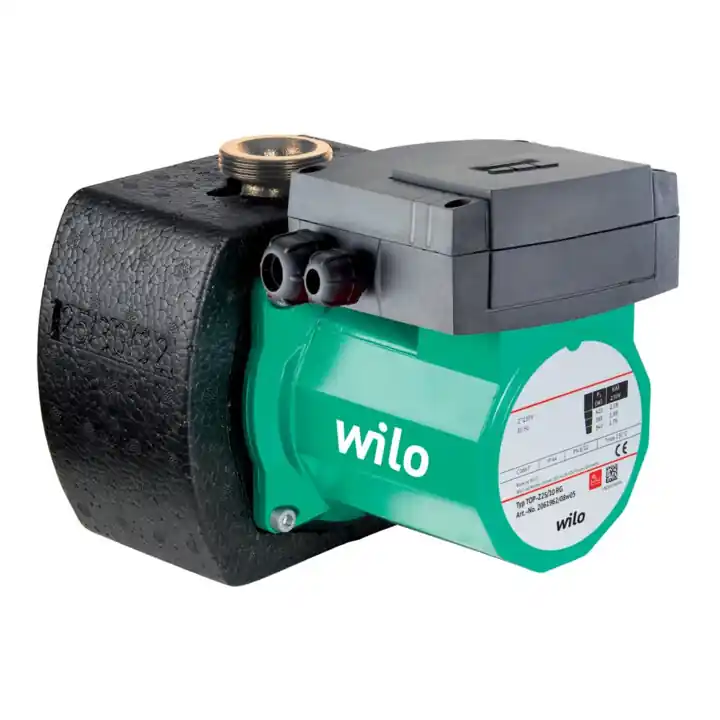

- Pompe de circulation à rotor noyé avec raccord vissé ou à bride
- Vitesses préréglables pour l’adaptation de la puissance
- Pour utilisation dans les systèmes de circulation d’eau potable en industrie et technique du bâtiment
- Avec pompe
- Isolation thermique
- Joints pour raccords filetés
- Rondelles pour vis de bride (pour diamètres nominaux DN 40-65)
- Manuel d’installation et d’utilisation
- Corps de pompe en bronze rouge
EAN / GTIN : 4016322891987
